1．轉移溫度*(T_g)

玻璃從“玻璃狀態”(低溫側)轉移到“過冷卻液體狀態(高溫側)的溫度稱為轉移溫T_g。
在本產品目錄中、爐內溫度分布採用±1℃的示差熱膨脹計、經過充分退火後的試樣在以每分鐘4℃的一定速度時得到的溫度和試樣伸展的關系的熱膨脹曲線(圖5)上、將對應延長了高溫側和低溫側的直線部分的交點的溫度作為轉移溫度。
我公司將傾斜(微分值)作為高溫側直線的最大溫度、另外、低溫側的直線用比 T_g低150℃的溫度求得。轉移溫度的單位用℃來表示。該溫度被視為相當於約10¹³〜10¹⁴ dPa・s的粘度的溫度、成為進行退火之際保持溫度的大致標準。

注：1dPa･s = 1poise

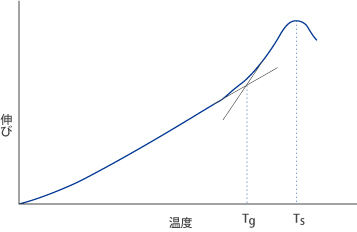

図5 熱膨張曲線

2．變形溫度（T_s）

在熱膨脹曲線(圖5)上、將外觀上膨脹停止(注1)的溫度作為變形溫度(T_s)用℃的單位表示。
被視為相當於約10¹⁰〜10¹¹dPa.s的粘度的溫度。

　(注1)…該現象並不表示玻璃的本質熱膨脹特性、而是因施加在玻璃試樣上的荷重和玻璃試樣自身的重量造成的變形而產生的。

3．平均線膨脹系數*(α)

分別以α_n、α_h的記號、10^-7/℃的單位表示常溫區域(-30℃〜70℃)和高溫區域(100℃〜300℃)的平均線膨脹系數。常溫區域使用幹涉膨脹計、高溫區域使用示差熱膨脹計進行測定。平均線膨張係數α_n、α_h以以下公式來求得。

這裡、dT_n 為-30～70℃的溫度差(K)、L為試料初期長度(mm)、dL_n為-30～70℃的溫度範圍試料長度的變化量(mm)。

這裡、dT_h為100～300℃的溫度差(K)、L為試料初期長度(mm)、dL_h為100～300℃的溫度範圍內試料長度的變化量(mm)。

4．歪斜點（T₁₀^14.5）

玻璃的内部應力會在數小時之温度下消失、 相當於約10^14.5dPa/s的粘度的温度。在JIS R3103-02:2001規定方法測定下求出歪斜点數。

5．徐冷點（T₁₀¹³）

玻璃的内部應力會在數分鐘之温度下消失、 相當於約10¹³dPa/s的粘度的温度。在JIS R3103-02:2001規定方法測定下求出徐冷數。

6．軟化点 (T₁₀^7.6）

玻璃靠自重發生開始顯著軟化變形的溫度、被認為相當與約10^7.6 dPa・s的粘度。
　注**・・・被稱為Littleton point。
　本手冊中以JIS R3103-1:2001規定的方法來測定軟化点。

7．熱伝導率（λ）

熱伝導率(λ)等於熱流密度(熱流速)除於溫度差、即在單位時間通過單位面積移動的熱量除以單位距離的溫度差、用W/(m・K) 的單位來表示。
　注：W/(m・K) = 8.6000×10^-1kcal/(h・m・℃) = 2.38889×10^-3cal/(s・cm・℃)
　本手冊中以JIS R1611:2010為基準的方法來測定并求得熱伝導率。

8．比熱(比熱容量) （C_p）

比熱(C_p)等於熱容量除質量、即單位質量物質的單度上升1單位(1K或1℃)所需要的熱量、用kJ/(kg・K)的單位來表示。
　注）：1kJ/(kg・K) = 2.3889×10^-1cal/(g・ ℃)
　本手冊中以JIS R1611:2010為基準的方法來測定并求得比熱容量。
