非球面镜片用光学玻璃
MC-TAF115
MC-TAF115 (nd=1.77047, vd=49.46) 是一种改进了 MC-TAF105 的 GMO 压制成型性的玻璃。
与MC-TAF105相比,MC-TAF115的Tg降低了约20℃。
此外,它还实现了与TAF1相同的比重(比重=4.28)。
通过减少昂贵的稀有金属原材料的使用,我们还成功降低了玻璃的成本。
MC-TAF115 (nd=1.77047, vd=49.46) 是一种改进了 MC-TAF105 的 GMO 压制成型性的玻璃。
与MC-TAF105相比,MC-TAF115的Tg降低了约20℃。
此外,它还实现了与TAF1相同的比重(比重=4.28)。
通过减少昂贵的稀有金属原材料的使用,我们还成功降低了玻璃的成本。
我们将推出TAF48,它比中等折射率低色散玻璃TAF4具有更高的折射率(nd=1.79)和阿贝数(vd=48.1)。
我们通过减少昂贵的稀有金属原材料的用量,成功降低了玻璃的成本。
FDS165-W(nd=1.98611,vd=17.25)是在高折射率、高色散区域考虑了透过率和比重的玻璃。
460nm处的内部透过率超过95%。
MC-TAFD317 (nd=1.88120, vd=37.17) 是一种改进了 MC-TAFD307 的 GMO 压制成型性的玻璃。
Tg比MC-TAFD307低约20℃。
我们通过减少昂贵的稀有金属原材料的使用来降低成本。
nd、vd、着色代码与常规TAFD45相同。 (nd:1.95375 νd:32.32 λ70/λ5:405/355)
我们将介绍NBFD265(nd=1.95203,vd=26.20),它是NBFD系列中折射率最高的,其特点是部分色散。
PgF为0.6101,接近NBFD25(PgF=0.6103)。
我们将发布 FDS24-SW,这是一种高折射率、低比重玻璃,具有改进的透射率特性,用于 AR/MR 波导。(nd=1.92119,νd=23.96,d=3.84)
它的努氏硬度Hk为605,是一种兼顾光学和机械性能的玻璃。
透过率特性以外的特性与FDS24、FDS24-W相同。
此外,这种玻璃类型仅限于冷加工,没有任何软化或压制过程。
除了 MC-TAFD315 之外,我们还在产品阵容中添加了 M-TAFD315。
除了用于冷加工预制件的光学玻璃外,我们还可以提供玻璃模具镜片。
对于使用冷加工预制件的大型透镜(外径约 φ25 以上),除传统的 M-TAFD305 外,还可以选择 M-TAFD315。
TAFD34(nd=1.85033,vd=42.70)与TAFD5G(nd=1.83481,vd=42.72)的vd相同,折射率更高。
它还具有良好的透光率特性(色码λ70=370nm),可用于各种光学产品。
我们将发布在近红外区域具有非常大反常色散的 NBFD38(nd=1.65253,νd=39.48)。
它是一种兼顾光学性能和化学耐久性的玻璃。
适用于使用近红外线的相机。
MC-TAFD315 (nd:1.85136 νd:40.07) 是一种改进了 MC-TAFD305 的 GMO 压制成型性的玻璃。
可在比MC-TAFD305更低的温度下模压成型,成型范围更广。

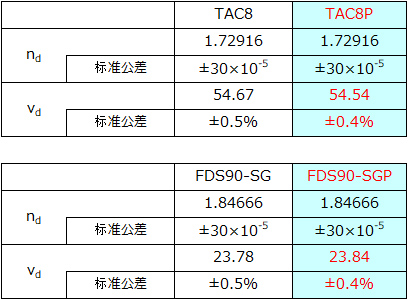

TAC8P和FDS90-SGP的标准公差为νd±0.4%,是可以满足高精度要求的玻璃。
调整折射率色散特性。 其他特性无变化。
LAF45 (nd=1.61396, νd=44.29) 是一种在近红外波长区域具有极大反常色散的玻璃。
适用于闭路电视等使用近红外光的摄像机。
通过减少昂贵的稀有金属原材料成分实现了成本降低。
nd、vd、着色与TAFD35相同。(nd:1.91082 νd:35.25 λ70/λ5:395/350)

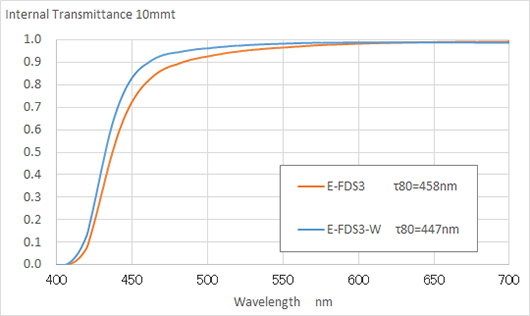

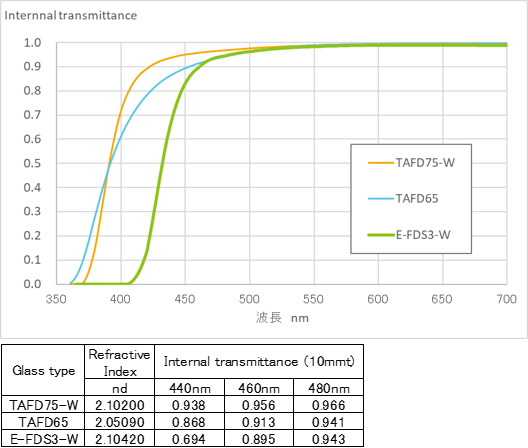

我们大大提高了折射率超过nd=2.1的高色散玻璃材料E-FDS3(nd=2.10420,νd=17.02)的透射率特性。 透射率特性以外的特性与 E-FDS3 相同。

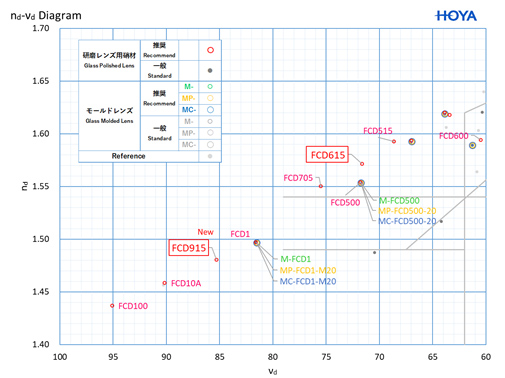

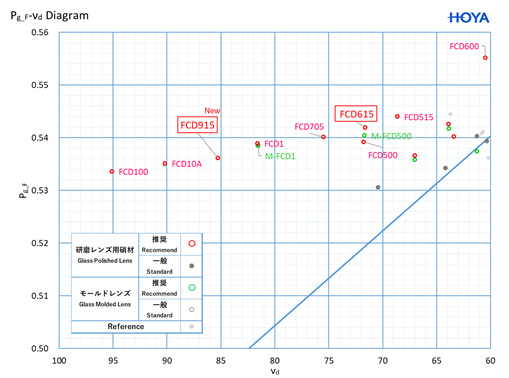

继FCD615之后,我们将新发布FCD915。(nd = 1.48071, νd = 85.29)
在 νd 超过 85 的低色散区域实现 nd=1.48071 的高折射率的抛光镜片用光学玻璃
它还具有 FCD 系列独有的异常色散。

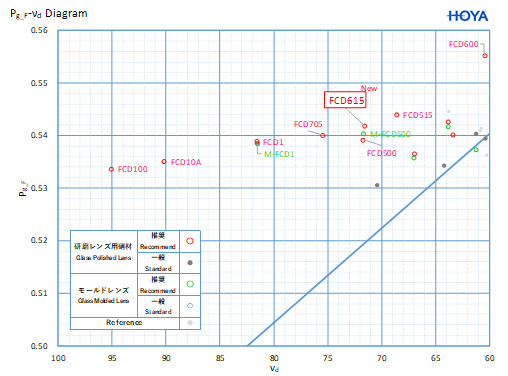

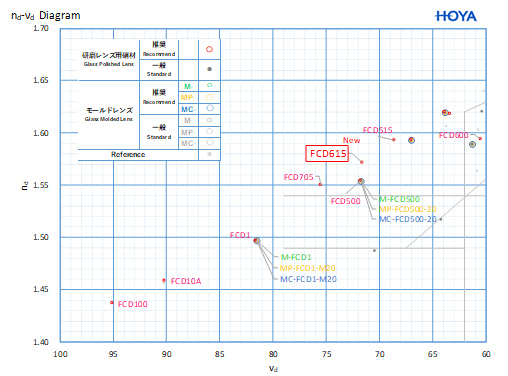

FCD615 (nd = 1.57144, νd = 71.61) 已添加到 FCD 系列中。
它是一种用于抛光镜片的光学玻璃,具有异常分散性,这是 FCD 系列的特征,可有效校正色差。

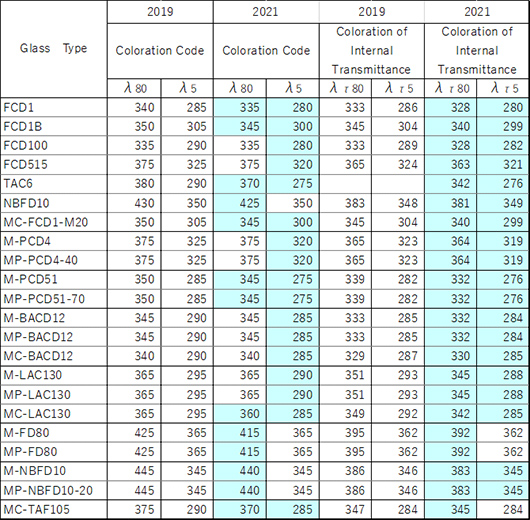

由于生产技术的改进和质量稳定性的提高,透光率标准值有所改变。
添加了 TAC6、LAC8、M-BACD15、MP-BACD15 的 dn / dt 数据。

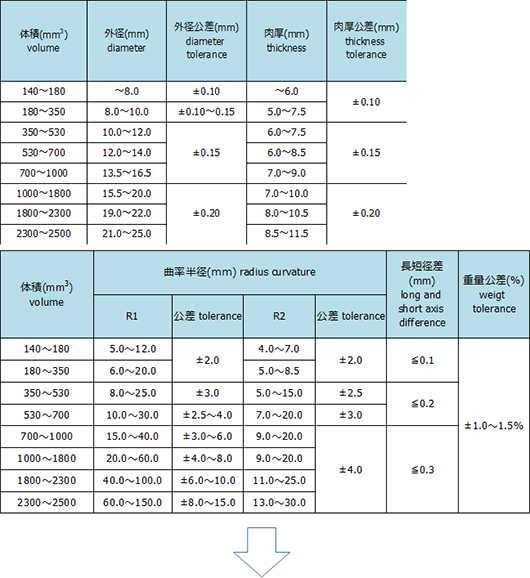

老制造范围,尺寸形状质量

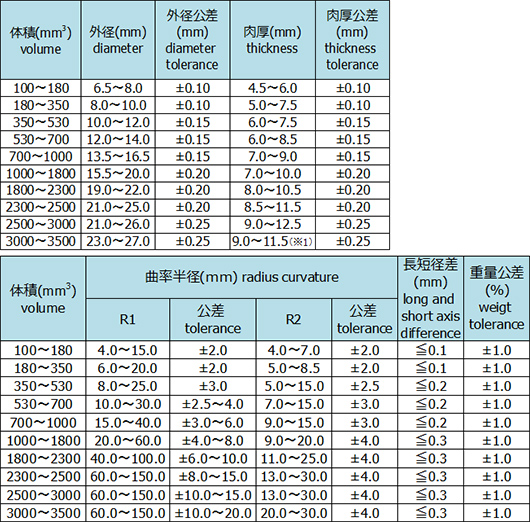

新的制造范围,尺寸形状质量

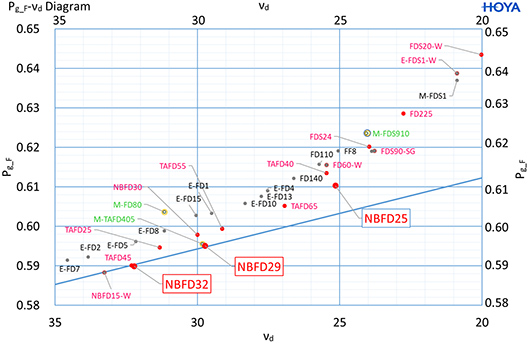

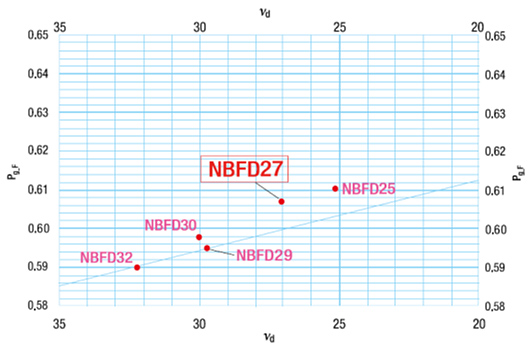

在g线435.834nm-F线486.133nm领域具有低部分分散性的NBFD系列(NBFD25、NBFD29、NBFD30、NBFD32)当中,新增加了折射率最高(nd:1.90110)的硝种NBFD27。
该硝种不仅具有高折射率,同时还具有高光透过特性,低比重3.83的特点,是一款均衡性很好的硝材。

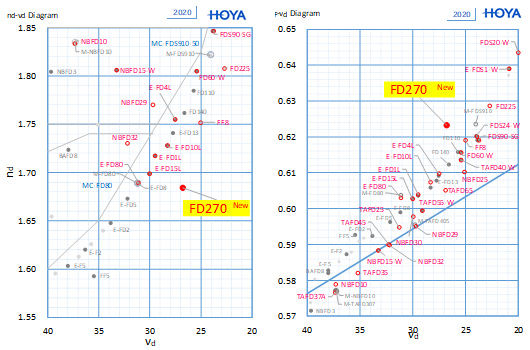

新高分散玻璃 FD270(nd=1.68430、νd=26.81)是特别在短波长区间具有高部分分散比 PgF=0.6232 的玻璃。
而且具有高分散的同时折射率温度系数低的特征。
dnd/dT(20~40℃)=-3.1×10-6 (比较 E-FD4L(νd=27.53) dnd/dT= 2.6×10-6)
对于作为模制透镜和用于模制透镜的预成型玻璃出售的M-FCD500,MP-FCD500-20和MC-FCD500-20,我们出售仅微调了折射率,可以用作球面透镜的FCD500。

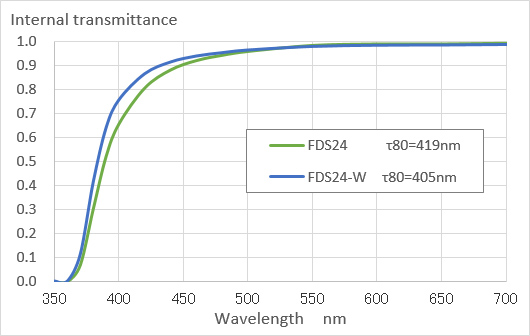

折射率超过nd=1.9的FDS24(nd=1.92119、νd=23.96)的透过率特性,已得到大幅度提升。
除透过率特性改善以外,其他光学特性均与FDS24相同。
依靠我们独特的熔解技术, E-FD1L、E-FD4L、E-FD10L以及E-FD15L的光学性能精度得到了提高。
可以对应折射率nd±20×10-5,阿倍数νd±0.3%的公差(Premium规格)。
另外,高价原料的减少使用实现了产品的低价格化。而nd和vd和原产品相同。
除了M-NBFD130和MP-NBFD130,我们还有用于冷加工预制棒的光学玻璃MC-NBFD130系列。

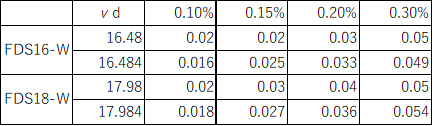

由于产品追求的vd公差逐渐缩小,将vd基准值的表示位数用小数点后2位和小数点后3位同时标记。
例如vd在20以下的硝种,使用小数点后3位的基准值,也可对小数点后3位数值的公差进行指定。

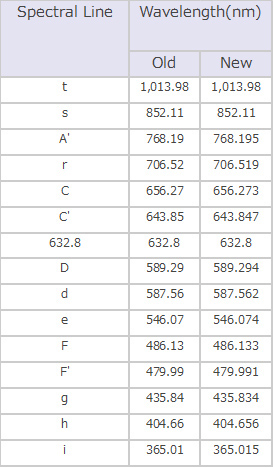

为对应高精度化要求,波长的表示位数也进行了变更。
nd1.60~1.80、vd50~60,是在中折射中分散领域前所未有的,实现了粉末法耐酸性1等级的模造玻璃镜片。
折射率的温度变化(dn/dT)也小,适用于车载镜头镜片。
也可对应热成型预制件(MP-PCD55AR)的生产,促进加工成本的降低。
在vd=30领域,实现了最低部分分散比PgF化的玻璃,可有效补正色收差。
同时也有低比重的特征,有效实现光学系的轻量化。另外,该材料也具有更好的透过率特性,可适用于交换镜头等更广的范围使用。
在vd=32领域,实现了最低部分分散比PgF化的玻璃,可有效补正色收差。
同时也有低比重的特征,有效实现光学系的轻量化。另外,该材料也具有更好的透过率特性,可适用于交换镜头等更广的范围使用。
Nd=1.85,Vd=25,在FDS90相同的领域,实现低部分分散比PgF化,并拥有修补色差的效果。
相比FDS90-SG,该材料具有更好的透过率特性,可适用于交换镜头等更管的范围使用。

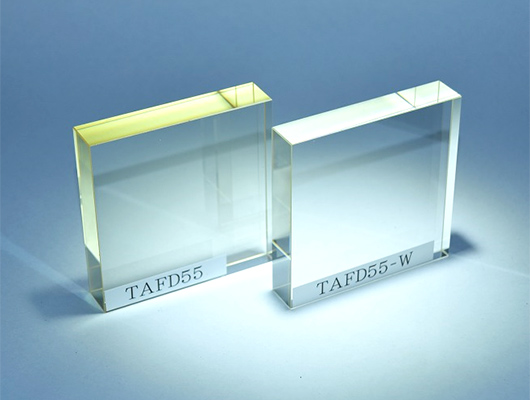

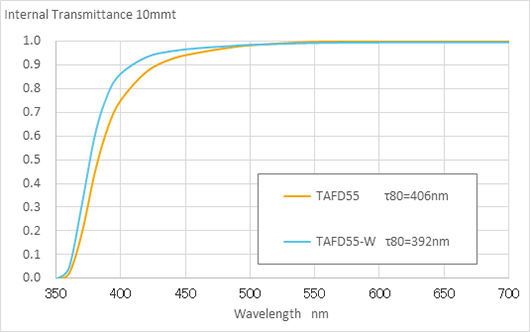

折射率超过nd=2.0的TAFD55(nd=2.00100、νd=29.13)的透过率特性,已得到大幅度提升。除透过率特性改善以外,其他光学特性均与TAFD55相同。

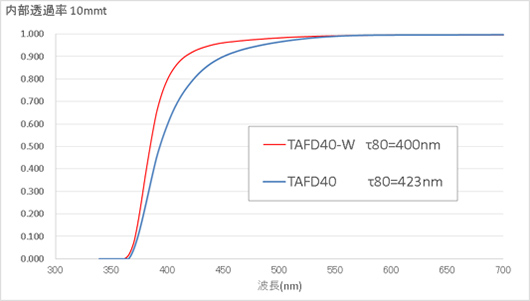

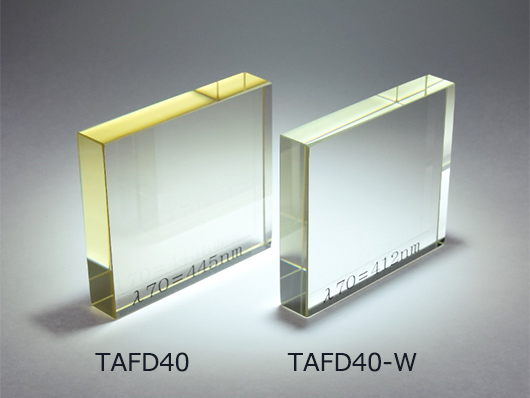

折射率超过nd=2.0的TAFD40(nd=2.00069、νd=25.46)的透过率特性,已得到大幅度提升。除透过率特性改善以外,其他光学特性均与TAFD40相同。
尊敬的客户,您好!
近日因敝公司网页服务器的故障,导致在以下期间出现了无法连续性地阅览网页的故障。
给广大客户带来诸多不便深感抱歉!
(北京时间)
2018年8月30日(周四) 7点03分左右~2018年8月30日(周四) 16点整
2018年8月31日(周五) 7点58分左右~2018年8月31日(周五) 8点13分
2018年8月31日(周五) 9点57分左右~2018年8月31日(周五) 10点22分
现在,网页已经修复,恢复正常使用。
在上述网页故障期间曾向敝公司垂询且至今没有收到回复的顾客,我们表示诚挚的歉意。
麻烦您再次给予联系。
这次因网页故障给各位客户带来不便,敝公司深感抱歉。
今后,我们希望继续得到各位客户的关照和支持。
相对于FDS90(νd=23.78),在透过率不降低的情况下大幅实现了νd=20.02的高分散化。
另外,该硝种还具有低比重(比重=3.37)的特征,对于镜片轻量化的贡献也值得期待。
模造玻璃的非球面镜片的生产过程中,最终的折射率是根据退火的条件来变化的。
另外,根据产品手册的数据βC、βd、βF、βg,各个波长折射率变化的程度也是不同的。
作为参考信息揭示了MC-硝材的退火参数以及该参数所对应的折射率的分散式的定数和推测残留应力的量。
另外,残留应力的计算方法可以根据以下的公式来获得。
9月6日(三)~9日(日)在中国深圳举办第19届CIOE2017年中国国际光电博览会,
非常感谢各位承蒙光临我司(豪雅光电科技(威海)有限公司)。
與TAFD30相比,在保證同等的νd值,並且折射率也近似的前提下,
實現了去除Ta成分,不僅降低了的比重,並且大大的削減了成本。
實現了去除Ta成分,不僅降低了的比重,並且大大的削減了成本。
透過率也表現優秀
在惡劣環境下亦能提供穩定的光學性能,所以適用範圍非常廣泛。
與FDS18相比,極大地提高的色散,νd值高達16.48。
並且作為超高分散材料,透過率同樣表現不俗。
2014年7月21日,日本经济新闻报道了豪雅的NRP®新技术产品。
长年以来,球面镜片是用含有预留切削量的半成品(RP,二次成型毛胚),透过荒折,研削,精磨等工序加工而成。
这次敝司开发的NRP®是高精度化的二次成型毛胚(形状精度三倍改善,表面欠点1/3以下,厚度偏差范围5倍改善),
能大幅减少研磨的切削量,加工的偏差也因此会大幅减少。
详细情况请在此网页的“联络我们”或者直接联络敝司营业部查询(电话:+81-42-546-2520)
注:”NRP”为豪雅的登陆商标
承蒙各位從各地來臨2012年4月25日至27日『鏡片設計・製造展2012』」敝社的展覽場地並給于支持、實在是非常感謝.
我司將參展於日本横濱太平洋會展中心舉辦的『鏡片設計・製造展2012』,並期待各位的光臨。
時間:2012年4月25日~27日 早上10點~下午5點
場地:日本横濱太平洋會展中心
展位:G-1
在這次的展覽中我們會展示新開發的冷壓(研磨用)加工預成型用光學玻璃(MC-FCD500-20,MC-TAF31-15),透過率改良的高分散光學玻璃(FD60-W,NBFD15-W),各種非球面鏡片用光學玻璃以及研磨鏡片用光學玻璃。
承蒙各位從各地來臨2011年9月6日至9日第13回中國國際光電博覽會敝社的展覽場地並給于支持、實在是非常感謝.
2011年9月6日至9日在深圳会展中心举行中国国际光电博览会(CIOE)。
目前CIOE已经发展为全球最大规模的国际光电专业大展。本届展会总展出面积将达到100,000m²,近3000家国外国内参展。今年是我司连续第五年参加CIOE。
HOYA的展位是在9331(9号馆的人口处)、届时欢迎广大客户前来参观。
<相關連接>
『第十三届 中国国际光电博览会』
目前所推薦的玻璃FDS90,作為有代表性的高折射率高分散光學玻璃被廣泛使用。但是,本玻璃材料具有特有的著色特性,一直有眾多客戶提及對透過率改善的要求。
HOYA為了滿足客戶需求,經過不斷研討,最終實現了如下可以穩定生產高透過材料的技術。

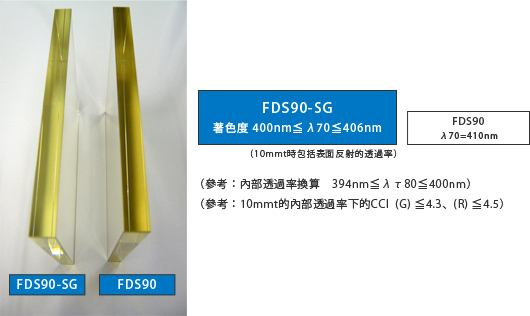

本公司將該透過率改善產品用“ FDS90-SG ”提供給客戶。(SG:Special Glass)
我們將該產品定位為可以為光學產品的高性能、高機能、高品質化做出貢獻的產品。
另外,本玻璃對玻璃結構以及原材料沒有進行變更,除了透過率其它特性均沒有變化。可以按照與以前的FDS90相同的價格供貨。
關於FDS90-SG及νd優質標準的基準值,請參照以下PDF表。
FDS90-SG如果需要νd優質標準,請諮詢本網站的“諮詢視窗”,或者諮詢以下營業視窗。
日本地區營業 [+81]
〒196-8510 東京都昭島市武藏野3-3-1
3-3-1Musashino, Akishima-shi, Tokyo 196-8510, Japan
TEL:(042)546-2520 (玻璃材料), (042)546-2518 (球面・非球面鏡片)
FAX:(042)546-2097(通用)
ASIA・歐州地區營業 HOYA OPTICAL(ASIA)Co,LTD. [+852]
Suite 3101-2,Tower 6, The Gateway, 9 Canton Road, Tsim Sha Tsui, Kowloon, Hong Kong
TEL:(2723)6883 FAX:(2723)6928
是相当于萤石(CaF2)的低分散光学玻璃,具有非常巨大的反常色散性。通过技术革新,我们成功地实现了达到FCD家族顶点的高性能玻璃的量产化。 通过与高折射率玻璃的组合使用,可以实现过去不曾有过的高度的色差补偿。
是实现了超过nd=2.0的高折射率、超过νd=29阿贝数的光学玻璃。另外,这种玻璃还可以限定所用的稀有金属原料种类,可以追求最大限度的性价比。 透光特性也很优异,最适合用于高性能的数码产品镜片上。
是一种新型高性能玻璃,它同时拥有超过nd=1.88的折射率和超过νd=40的阿贝数。削减了昂贵的稀有金属原料的使用量,由此实现了低成本化。
是一种低比重的低分散玻璃,其化学耐久性极为优异。这是一种高功能玻璃,最适合用于要求减轻重量的镜片上。
M-TAFD307是一种玻璃模压材料,它的折射率高于M-TAFD305,它将为高能量的镜片设计做出贡献。另外,它的阿贝数相当于M-NBFD10,还可以用作高折射率的玻璃。 我们可以提供与M-TAFD305保持同等品质的非球面镜片。
M-FDS1是一种玻璃模压材料,它的折射率特性与E-FDS1相当。由此增加了M-FDS2~M-FDS910这样高折射率/高分散非球面镜片的选择种类。我们可以应对高能量镜片的多样化需求。
M-LAC8和M-LAC14应运而生,可以应对高于M-LAC130的高性能镜片的设计需求。
我们为客户新准备了如下所示的热压成型预成型品的产品阵容。 (另外,在玻璃品种名称的末尾带有□□□标志的预成型品,其折射率不同于MO镜片(玻璃品种名称:M-)的商品目录登载数值,请加以注意。)
硝種名 | nd | νd | Tg | 硝種名 | nd | νd | Tg | |
---|---|---|---|---|---|---|---|---|
MP-FCD1-M20 | 1.49690 | 81.54 | 384 | MP-FDS1 | 1.92286 | 20.88 | 468 | |
MP-FCD500-20 | 1.55352 | 71.72 | 397 | MP-FDS2 | 2.00178 | 19.32 | 483 | |
MP-PCD4-40 | 1.61921 | 63.86 | 508 | MP-FDS910-50 | 1.82165 | 24.04 | 454 | |
MP-PCD51-70 | 1.59271 | 66.97 | 499 | MP-LAF81 | 1.73077 | 40.50 | 493 | |
MP-BACD15 | 1.62263 | 58.16 | 528 | MP-NBF1 | 1.74330 | 49.33 | 560 | |
MP-LAC8-30 | 1.71330 | 53.95 | 582 | MP-NBFD10-20 | 1.83461 | 37.29 | 567 | |
MP-LAC14-80 | 1.69760 | 55.51 | 588 | MP-TAF31-15 | 1.80154 | 45.46 | 594 | |
MP-TAC60-90 | 1.75591 | 51.18 | 622 | MP-TAF101-100 | 1.76902 | 49.29 | 607 | |
MP-TAC80-60 | 1.72963 | 54.07 | 619 | MP-TAFD51-50 | 1.82130 | 42.71 | 600 | |
MP-FD80 | 1.68893 | 31.16 | 454 | MP-TAFD307 | 1.88202 | 37.22 | 604 |
下記是昔日至今的常規硝種
硝種名 | nd | νd | Tg | |
---|---|---|---|---|
MP-BACD5N | 1.58913 | 61.25 | 521 | |
MP-BACD12 | 1.58313 | 59.46 | 500 | |
MP-LAC130 | 1.69350 | 53.20 | 525 | |
MP-NBFD130 | 1.80610 | 40.73 | 567 | |
MP-TAF401 | 1.77377 | 47.17 | 569 | |
MP-TAFD305 | 1.85135 | 40.10 | 612 |
MC-TAF1是一种高折射率、低分散的玻璃模造专用材料,它拥有相当于光学玻璃TAF1的折射率特性。MC-TAF1的玻化温度(Tg)大幅度地低于TAF1,因而使在低温环境下的高精度模造成为可能。 这种玻璃最适合用于中大口径的非球面镜片。
我们为客户新准备了如下所示的冷压加工预成型品的产品阵容。请将之用于高精度非球面镜片的生产上。 (另外,在玻璃品种名称的末尾带有□□□标志的预成型品,其折射率不同于MO镜片(玻璃品种名称:M-)的商品目录登载数值,
硝種名 | nd | νd | Tg | |
---|---|---|---|---|
MC-FCD1-M20 | 1.49690 | 81.54 | 384 | |
MC-PCD51-70 | 1.59271 | 66.97 | 499 | |
MC-FDS2 | 2.00178 | 19.32 | 483 | |
MC-FDS910-50 | 1.82165 | 24.04 | 454 | |
MC-NBF1 | 1.74330 | 49.33 | 560 | |
MC-TAF1 | 1.77250 | 49.47 | 558 | |
MC-TAF101-100 | 1.76902 | 49.29 | 607 | |
MC-TAFD51-50 | 1.82130 | 42.71 | 600 | |
MC-TAFD307 | 1.88202 | 37.22 | 604 |
下記是昔日至今的常規硝種
硝種名 | nd | νd | Tg | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
MC-BACD5N | 1.58913 | 61.25 | 521 | ||||||||||
MC-BACD12 | 1.58313 | 59.46 | 500 | ||||||||||
MC-LAC130 | 1.69350 | 53.20 | 525 | ||||||||||
MC-NBFD135 | 1.80834 | 40.92 | 547 | ||||||||||
MC-TAF401 | 1.77377 | 47.17 | 569 | ||||||||||
MC-TAFD305 | 1.85135 | 40.10 | 612 |
我们将参加 “2011年镜片设计及制造展”展出。届时期待着大家的惠顾光临。
日期:2011年4月20日(星期三)至22日(星期五)
展览地点:横滨 PACIFICO会展中心
在本次展示会上,我们将推介推荐硝种“H系列” ,低融点光學鏡片材料的新成员。并且,我们还要展示采用了这些新硝种的“玻璃材料(玻璃镜片用毛胚品、玻璃模造用预成型品”和“镜片(非球面、球面)”。
